概述:

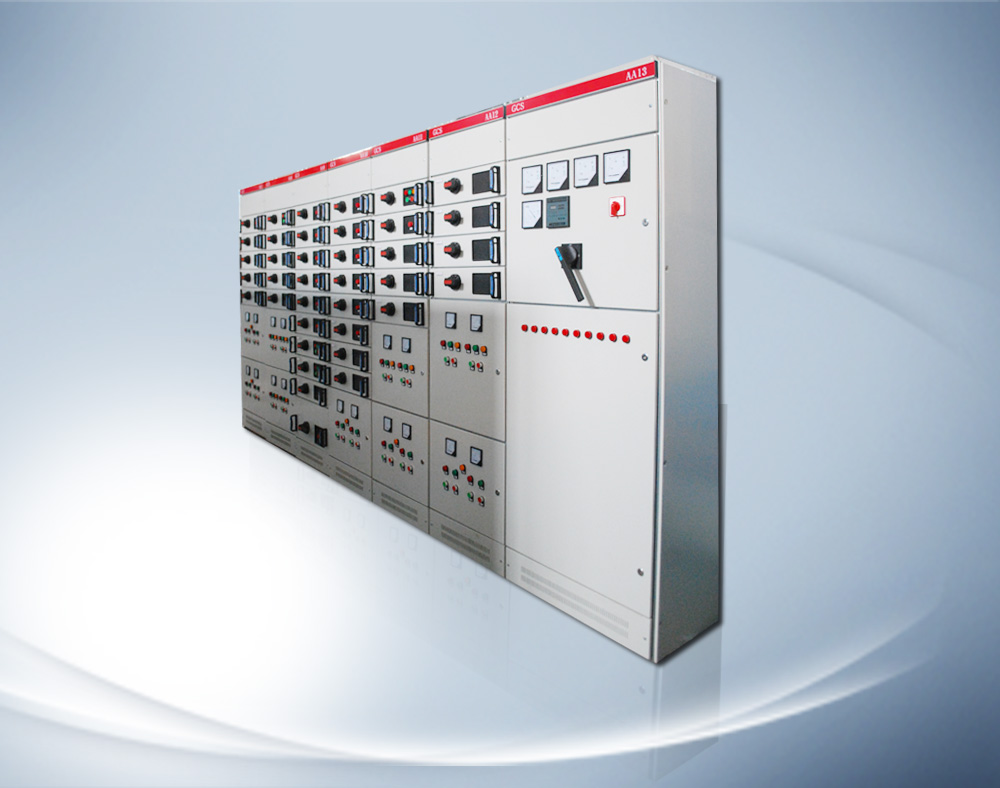

　　 GCS是電力工業部、機械工業部聯合設計開發出來的低壓抽屜式開關柜，作為三相交流、頻率為50-60Hz、額定工作電壓為660V及以下、額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制，無功功率補嘗使用的低壓成套配電裝置。
使用環境:
　　　1.海拔高度不超過2000m;
　　　2.最高溫度不超過+40℃,最低溫度不低于-5℃；
　　　3.空氣最大相對濕度為90%（+20℃）；
　　　4.無顯著搖動和沖擊振動的地方,垂直安裝傾斜度不大于5度；
　　　5.無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃,包括導電塵埃。
特點：
1 提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
2 功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。
3 母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。
4 MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要。
5 裝置與外部電纜的連接在帶電纜隔室中完成，電纜可以上下進出。零序電流互感器置于電纜隔室內，使安裝維修方便。
6 同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

7 抽屜單元有足夠數量的二次插插件（1單元及以上為32對，1/2單元為20對）。可滿足計算機接口和自控回路對接點數量的要求。

技術參數

1.額定工作電壓：660V/380V 頻率 50-60Hz 　
 2.水平母排額定電流：≤4000A
    垂直母排額定電流：≤1000A
 3.母線短時耐受電流：80KA
　 母線峰值耐受電流：176KA
 4.外殼防護等級：IP30、IP40
